產品類型：金屬拉伸試樣標距儀
規格型號：DX-300D/400
最長標距：300mm
一、標距儀產品介紹：

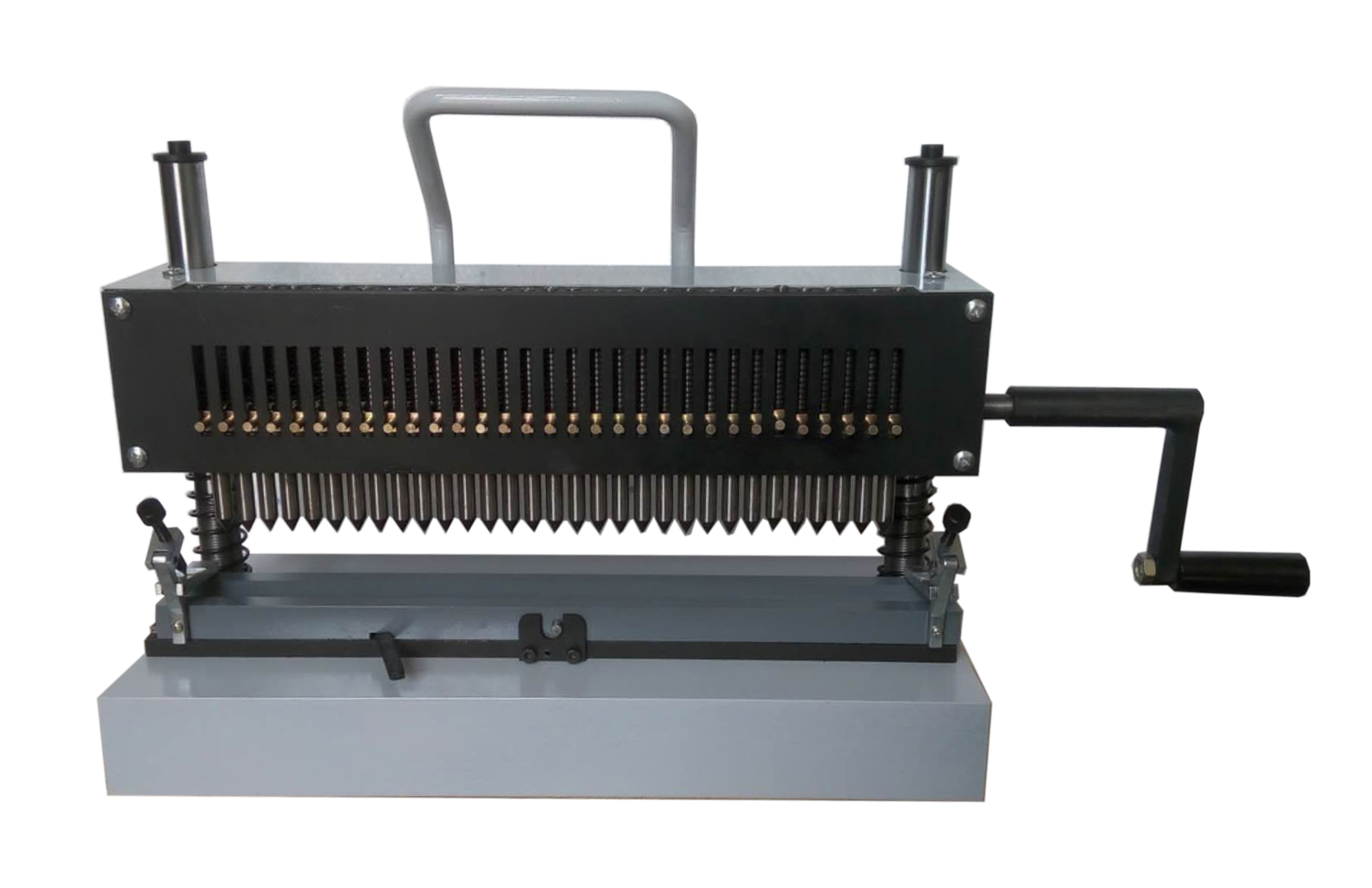

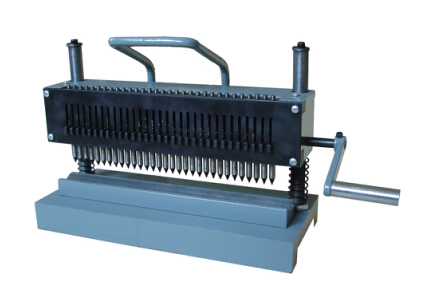

DX-300型金屬拉伸試樣標距儀，亦稱連續式標距儀，鋼筋打點機，眾標儀器試樣標距儀，用于金屬拉伸試樣的打點標定。標距儀根據新國標研制并專業生產而成。并按照GB228-2008《金屬材料室溫拉伸試驗方法》的規定要求設計制造，適用于圓鋼、扁鋼、鋼管、型鋼及其它有色金屬材料打點標距，供抗拉試樣之用。該機構造精密，使用方便，打點標距準確，工作效率高，操作簡便，是試驗室必備的配套儀器。
二、工作原理:
手動金屬拉伸式樣標距儀最長標距300毫米，采用垂直下壓方式，通過手柄將一根帶螺旋帶的軸旋轉360°，在不同角度抬起沖頭垂直上升下降，借助彈簧的彈力沖擊打點，手柄搖動一周在試樣上打出直線排列間距為10mm×31點=300mm。通過移動定位裝置，二次擊打標距為5mm×62點=305mm。
三、主要技術指標：
標點的距離為5mm/10mm，誤差不超過±0.1mm，沖頭硬度不低于RC55度。外形尺寸為490*200*300mm，凈重約22kg.
四．注意事項:
1.保持兩立柱及沖頭部位有良好潤滑,以保證操作輕便靈活。
2.一定不要碰傷沖頭尖端以免失去精度,導致設備無法使用。
注：5mm點距訂貨時需說明！！！正常出廠為10mm點距。
|
