一、產品用途：
ZBW-1220S微機伺服插拔力試驗機適用于各種連接器之插入力及拔出力測試，搭配眾標專利設計之自動求心裝置，將可得到完全準確之插拔力試驗，利用 Windows 窗口中文畫面設定，操作簡單方便，且所有數據皆可儲存( 試驗條件、位移、曲線圖、壽命曲線圖、檢查報表等）解決各種連接器測試的夾具問題及測試時公母連接器能自動對準，不會有吃單邊的問題。搭配動態阻抗測試系統，可在測試插拔力同時測試動態阻抗并繪制（荷重行程-阻抗曲線圖）。
二、測試項目：
連接器單孔插拔試驗 連接器整排插拔試驗
連接器插拔壽命試驗 連接器單Pin與塑料保持力試驗
連接器Normal Force測試 各種拉伸、壓縮破壞強度試驗
動態阻抗測試系統(選配)；
三、微機伺服插拔力試驗機特點：
1、 全自動測試方式
測試人員只需將當次（批量）試件之測試條件輸入并存儲即可自動作壓縮、引張測試；
2、適用性廣泛
配合不同夾具，可作各類連接器等產品測試，既可作連接器等R&D、IQC成品引張、壓縮檢測又可作壽命、動態阻抗測試，待測試完畢自動存儲測試曲線及數據；
3、高精密度
荷重分辯率達：0.01gf，位移分辯率達：0.001mm
4、單位切換
荷重：N、gf、kgf、Lb可自由轉換；位移：mm、cm可自由轉換
5、大存儲量
測試數據（曲線、數據）存于計算機硬盤（每一筆數據皆可存儲，不限次數）
6、人性化設計，操作簡便
所有測試條件皆由計算機畫面設定：測試荷重、位移、次數、速度、等候時間…
7、報表設計人性化
報表抬頭內容隨時可修改（中英文皆可），報表自動生成，不需再作輸入，可打印數據報表、曲線報表
8、自動判定及分析測試結果
可輸入壓縮、引張荷重之上、下限規格值，自動判定測試結果Passed 或Fail及分析等
9、卷軸式曲線圖顯示
自動生成引張、壓縮曲線，插入為正值、拔出為負值
四、技術參數
1、荷重測定范圍 0~20kgf（標準）選配：2kgf,5kgf,10kgf,50kgf (訂購前需指定)
2、最小顯示力值 0.001kgf 或1gf
3、荷重精度 示值±0.03%F.S
4、單位切換 力值：Kgf, g, N, Lbf 位移：mm, cm
5、測試速度 0.001~200mm/min或0.1~600mm/min（訂購前需指定）
6、測試行程 0~150mm
7、行程分辯率 0.001mm
8、驅動馬達 東元伺服電機
9、力傳感器 國鴻定制
10、傳動方式 TBI精密滾珠螺桿
11、測試空間 W150*D150*H150mm
12、機臺尺寸 W360xD260xH940mm
13、機臺重量 約75kg
14、供電電源 AC220V 50Hz
五、ZBW-1220S微機伺服插拔力試驗機軟件能
1、所有測試條件均由計算機輸入并自動存儲：荷重測定范圍、行程測定范圍、測定總次數、測定速度、測定方向、暫停時間、停留時間、起始位置檢出等；

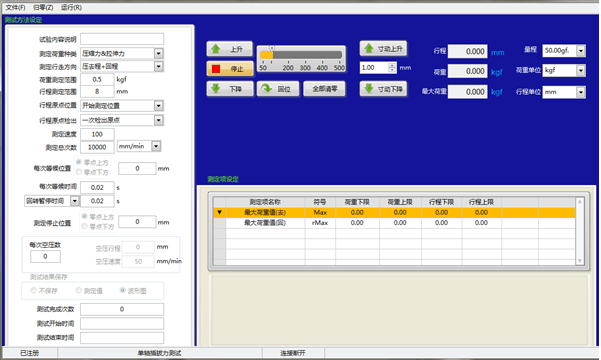

2、能實時顯示當前插入與拔出力值及位移之變化，可同時顯示：荷重-行程（kgf-mm）曲線圖、壽命衰減曲線圖（kgf-time）、測試條件、插入&拔出最大值、當前測試值（力值、位移、已測試次數）或切換顯示動態阻抗-位移畫面；
3、可設定上下限值，著由軟件自動判定Passed或Fail；
4、測試數據可視打印所需而設定，可打印：插拔曲線（荷重-行程）+壽命衰減曲線+測試數據、測試數據等，檢驗報表可自動計算：最大值、最小值、平均值、差值、標準偏差等。
六、系統構成：
a) 主機：
1.采用東元AC伺服電機驅動，自帶2500rp高脈沖繹碼器，高精度定位準確，低噪聲，大力矩，重復性能優異，可長時間使用；

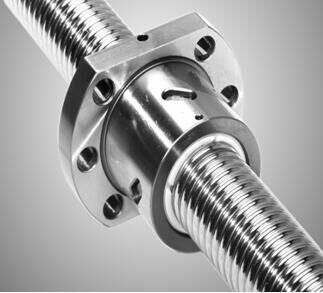

2.通過高精密滾珠螺桿傳動，高效率，運行平穩，低噪聲；

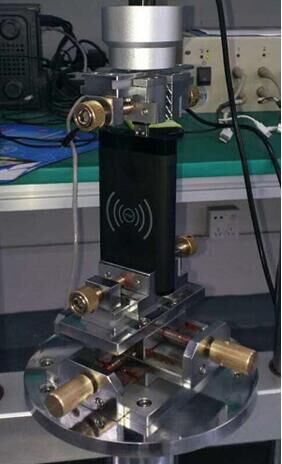

3.可選配X-Y軸移動臺（移動精度達0.1mm），快速夾持轉軸（成品），提高測試效率；
4.主機前面板操作按鍵的設置，可脫離計算機，方便試件裝持及原點檢出；
b) 測量：
1.采用進口高精度防爆型荷重元（±0.02%F.S）對插入與拔出力進行測量,從而得到更為精準的測量值；
2.通過自主開發之硬件卡（高速A/D轉換卡）通過網絡接口將傳感器信號輸至計算機；
3.軟件：自主開發之中文接口軟件，基于Windows98,Win-ME,Win2000,Win-XP簡/繁操作系統，所有測試參數皆由計算機直接輸入，且測試數據及插拔曲線、壽命衰減曲線皆可自動存儲、調閱、分析、打印；
|
