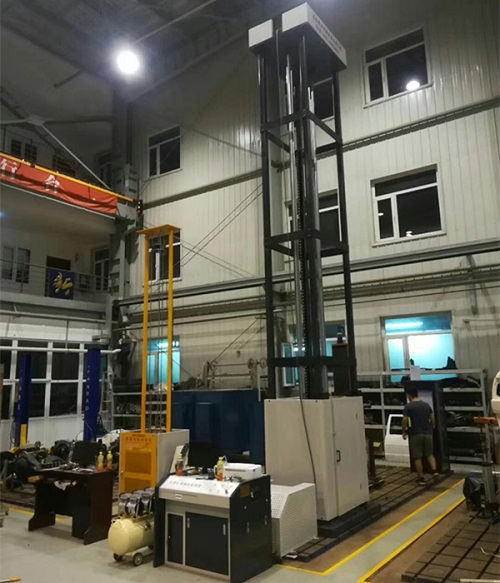

儀器化落錘沖擊試驗機由圓形滑柱及門式機架、底座、落錘提升機構，掛脫錘機構，安全防護裝置等組成。
1、機架是由底座、頂板、方形立柱，圓形滑柱等組成。落錘及掛脫錘機構沿其滑柱上下滑動。
2、落錘：由錘體，沖擊錘刃，配重砝碼，掛鉤等組成。落錘重量可根據試樣厚度對砝碼進行增加或減少。
3、掛、脫錘機構：由動橫梁、掛鉤氣缸等組成。本機構沿滑柱上升或下降，完成攜錘上升及錘體釋放動作。釋放落錘的力由氣缸提供，2個滑套上端裝有油氈，為加潤滑油所用，在注意保持滑柱清潔的基礎上，每周加油一次。
4、落錘的提升機構：本部分安裝在主機機架的右側，通過減速電機帶動鋼絲繩與掛脫錘機構聯接。經電機正反轉，使掛脫錘機構上升或下降，完成攜錘運行或錘體掛鉤/脫鉤動作。本部分裝有光電編碼器，用來控制落錘的提升高度。
5、安全防護裝置：本試驗機有兩種安全防護措施。
5.1、安全保險銷機構：裝在主機機架前兩方形立柱上，當操作人員維護支座鉗口時，應將落錘提升到指定高度，用雙手推動兩保險銷，推到底為止。此時整個試驗機斷電，落錘底板面略高于保險銷上面，起到保護下面工作人員人身安全的作用。當調試維護工作結束后，將兩保險銷拉回到初始位置（注意：一定拉到初始位置，否則上升或下降時，落錘會撞到安全銷），此時試驗機通電。
5.2、安全防護網架：防護網架固定于主機機架底座上。防護網架的作用是防止斷裂后的試樣飛出損傷工作人員，并防止非工作人員進入落錘運行空間造成意外事故。
|
