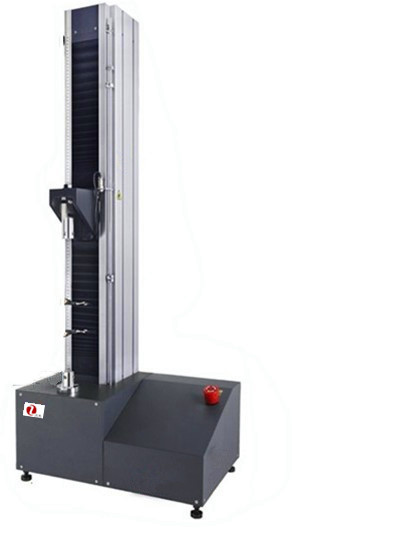

根據國家相關標準，電子萬能試驗機測力傳感器、減少器和數據處理系統來實現測量，較常用的測力傳感器是應變片式傳感器。 所謂應變片式傳感器，就是由【應變片】、彈性元件和某些附件（補償元件、防護罩、接線插座、加載件組成），能將某種機械量變成電量輸出的器件。應變片式的拉、壓力傳感器國內外種類繁多，主要有筒狀力傳感器、輪輻式力傳感器、S雙連孔型傳感器、十字梁式傳感器等范例。
從資料力學上得悉，在小變形條件下，一個彈性元件某一點的應變ε與彈性元件所受的力成正比，也與彈性的變形成正比。以S型傳感器為例，當傳感器受到拉力P的作用時，由于彈性元件表面粘貼有應變片，由于彈性元件的應變與外力P的大小成正比例，故此將應變片接入測量電路中，即可顛末進程測出其輸出電壓，從而測出力的大小。
簡略來講，外力P引起傳感器內應變片的變形，導致電橋的不平衡，從而引起傳感器輸出電壓的變革，我們顛末進程測量輸出電壓的變革就可以或許或許曉得力的大小了。
一般來講，傳感器的輸出旗子燈號都是非常微弱的，常日只有幾個mV，如果我們直接對此旗子燈號結束測量，是非常艱苦的，而且不克不迭滿足高精度測量哀求。因此必須顛末進程減少器將此微弱旗子燈號減少，減少后的旗子燈號電壓可達10V，此時的旗子燈號為仿照旗子燈號，這個仿照旗子燈號顛末多路開關和A/D轉換芯片轉變成數字旗子燈號，爾后結束數據處理，至此，力的測量告一段落。
|
